Проблематика до модернизации

До внедрения системы частотного регулирования оборудование работало в тяжёлых эксплуатационных условиях:

• Пуск насосов осуществлялся через водяной резистор
• Возникали высокие пусковые токи и длительное время разгона
• Система работала с постоянной полной скоростью вращения двигателя
• Регулирование расхода и давления осуществлялось через рециркуляционные клапаны
• Частые перегрузки приводили к ускоренному износу оборудования
• Энергопотребление системы оставалось на высоком уровне

Кроме того, нестабильная работа насосной системы отрицательно влияла на надёжность всего процесса горячей прокатки.

Техническое решение SCHORCH

Для модернизации системы было реализовано комплексное решение на базе высоковольтного частотного преобразователя SCHORCH с векторным управлением.

Ключевые особенности решения:

• Векторное управление в диапазоне 35–47 Гц
• Высокая скорость динамического отклика — до 4 Гц/с
• Плавный пуск и останов насосов высокого давления
• Точный контроль давления системы удаления окалины
• Колебания давления не более ±0,05 МПа
• Интеллектуальное управление режимами работы насосной системы

Для повышения энергоэффективности системы были дополнительно внедрены газовые и водяные буферные резервуары, обеспечивающие более стабильную работу всей гидравлической системы.

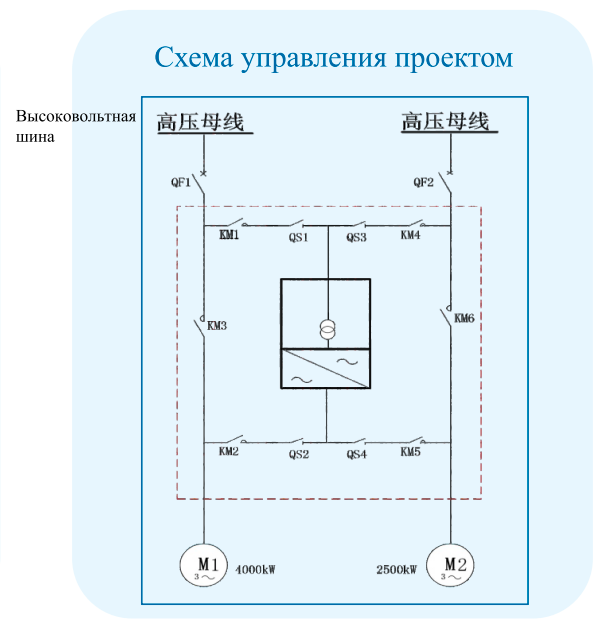

Схема управления системой высоковольтного водяного удаления окалины

Реализация проекта и пусконаладочные работы

В процессе внедрения специалисты SCHORCH выполнили настройку системы управления, интеграцию оборудования в существующий технологический процесс и комплексные пусконаладочные работы.

Благодаря оптимизированной системе управления удалось обеспечить:

• Стабильную работу насосной системы
• Быстрый отклик оборудования на изменение нагрузки
• Надёжную работу при высоких динамических нагрузках
• Плавное регулирование расхода и давления воды

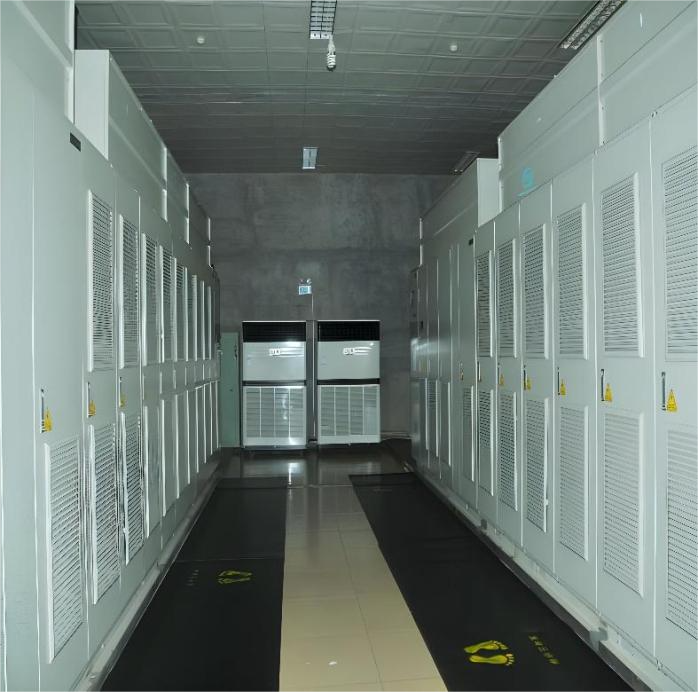

Пусконаладочные работы системы высоковольтного преобразователя SCHORCH

Результаты модернизации

После внедрения системы частотного регулирования были достигнуты следующие результаты:

Режим запуска

• Реализован плавный пуск и останов двигателя
• Полностью устранены ударные пусковые токи
• Обеспечен 100% успешный запуск оборудования
• Существенно снижены механические нагрузки на насосную систему
• Продлён срок службы оборудования

Регулирование системы

• Скорость вращения двигателя регулируется в зависимости от технологической нагрузки
• Повышена стабильность работы всей системы водяного удаления окалины
• Снижены потери электроэнергии
• Улучшено качество регулирования давления и расхода воды

Энергоэффективность

• Энергопотребление до модернизации: 1996,54 кВт·ч
• Энергопотребление после модернизации: 1511,48 кВт·ч
• Экономия электроэнергии: около 485,06 кВт·ч
• Коэффициент энергосбережения: около 24,29%

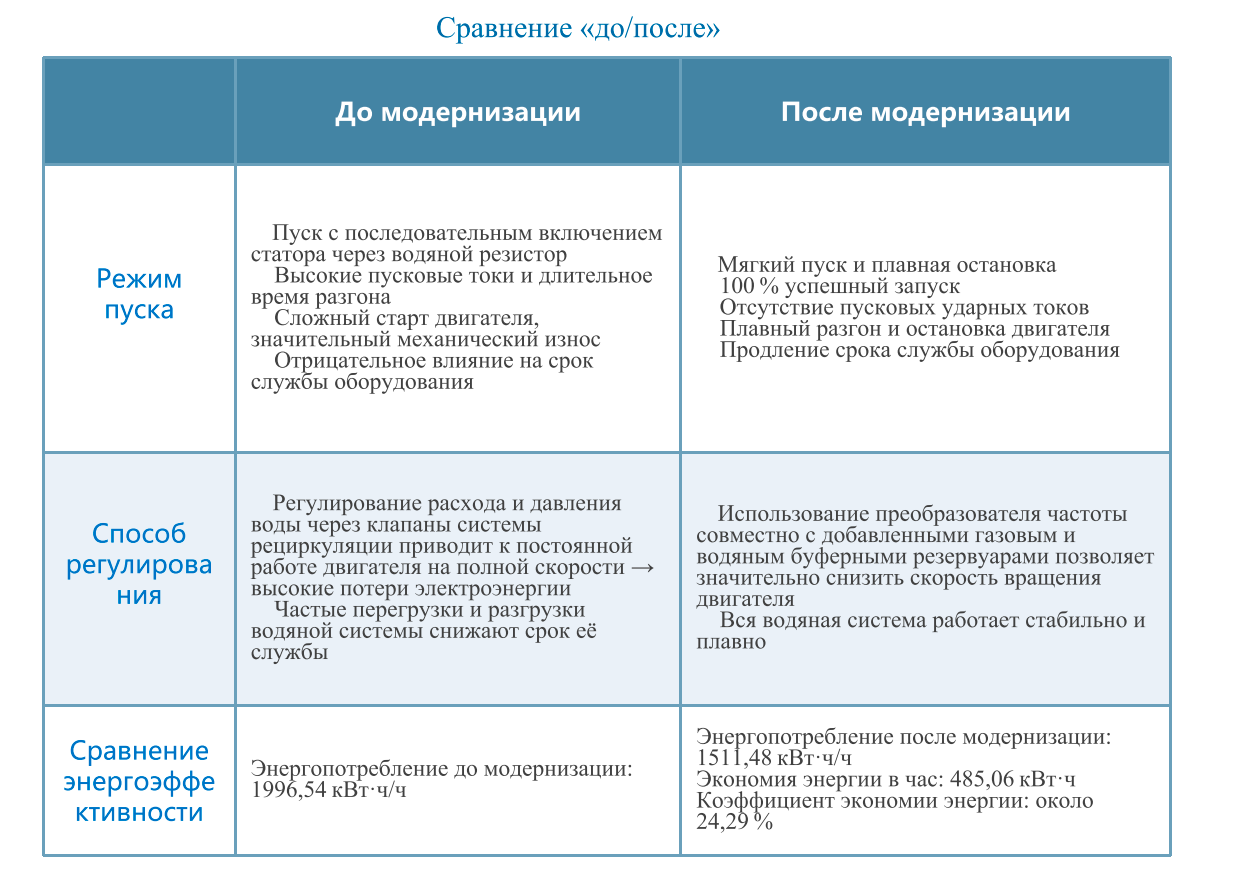

Сравнение работы системы до и после модернизации

Экономический эффект

Внедрение высоковольтного частотного преобразователя SCHORCH позволило:

• Существенно снизить энергозатраты
• Повысить стабильность технологического процесса
• Снизить эксплуатационные расходы
• Уменьшить механический износ оборудования
• Повысить общую надёжность системы горячей прокатки

Области применения

Данное решение может применяться в:

• Металлургической промышленности
• Линиях горячей прокатки
• Системах насосов высокого давления
• Системах водяного удаления окалины
• Технологических насосных станциях
