Модернизация системы главного дымососа линии обжига металлургического завода с применением ПЧ SCHORCH

Описание проекта

В рамках проекта модернизации системы главного дымососа линии обжига металлургического предприятия был внедрён высоковольтный частотный преобразователь SCHORCH.

Основные параметры проекта:

• Объект модернизации: линия обжига 400 м²
• Главные дымососы: 6 кВ / 5000 кВт × 2
• Тип оборудования: главный дымосос линии обжига
• Модель преобразователя частоты: SCHORCH-CH/4440-10/250-SOW

Проект был реализован с целью повышения стабильности работы вентиляционной системы, снижения энергопотребления и повышения надёжности пуска оборудования.

Главный дымосос линии обжига металлургического предприятия

Проблематика до модернизации

До внедрения системы частотного регулирования эксплуатация оборудования сопровождалась следующими проблемами:

• Высокие пусковые токи при запуске вентиляторов
• Длительное время разгона оборудования
• Высокие механические нагрузки на систему
• Нестабильность расхода и давления воздуха
• Повышенное энергопотребление при работе на полной скорости

Кроме того, при запуске возникали обратные вращения вентилятора, значительно усложнявшие процесс пуска оборудования.

Техническое решение SCHORCH

Для модернизации системы был применён высоковольтный частотный преобразователь SCHORCH с полным векторным управлением.

Ключевые особенности решения:

• Полное векторное управление двигателем
• Технология обратного пуска (Flyback)
• Плавный пуск и останов вентиляторов
• Точное регулирование расхода и давления воздуха
• Функция LVRT (Low Voltage Ride Through)
• Автоматический перезапуск системы после восстановления напряжения

Технология Flyback обеспечивает стабильный и надёжный запуск вентиляторов даже при наличии обратного вращения рабочего колеса.

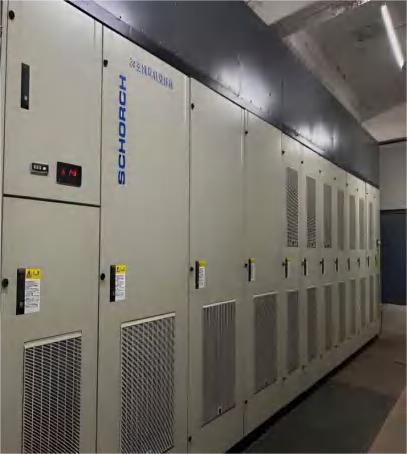

Высоковольтный частотный преобразователь SCHORCH для системы главного дымососа

Сложности модернизации

Главные дымососы линии обжига относятся к оборудованию большой мощности и высокой инерции.

В процессе модернизации необходимо было обеспечить:

• Надёжный запуск тяжёлых вентиляторов
• Быстрое реагирование системы на изменение технологической нагрузки
• Стабильную работу оборудования при колебаниях сети
• Высокую точность регулирования расхода воздуха

Благодаря внедрению системы частотного регулирования SCHORCH все поставленные задачи были успешно реализованы.

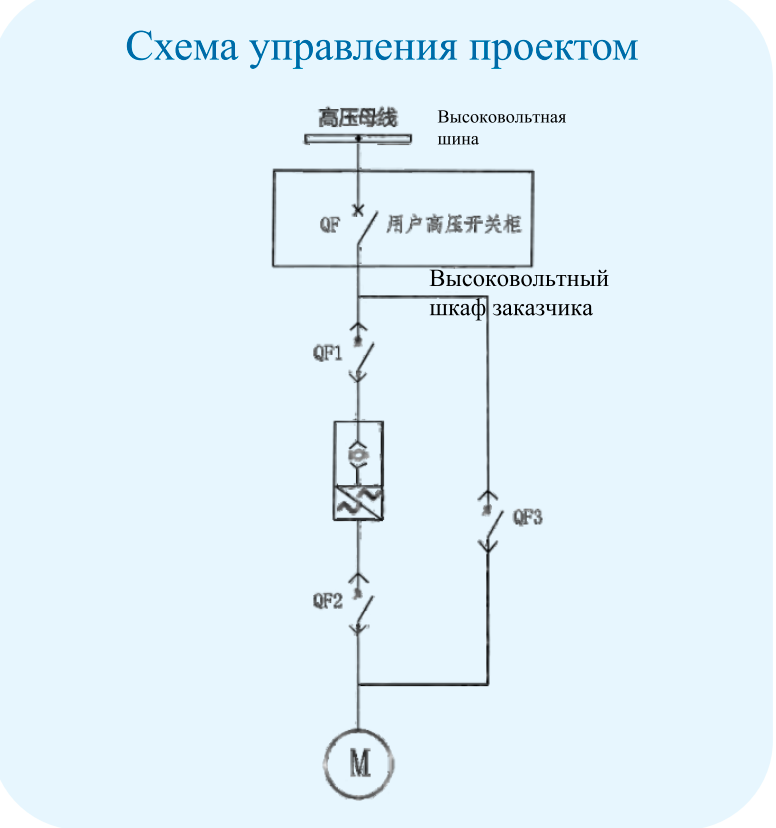

Схема управления системой главного дымососа

Результаты модернизации

После внедрения системы частотного регулирования были достигнуты следующие результаты:

Режим запуска

• Реализован мягкий пуск и плавная остановка вентиляторов
• Полностью устранены ударные пусковые токи
• Обеспечен стабильный запуск оборудования
• Снижены механические нагрузки на систему
• Продлён срок службы оборудования

Регулирование системы

• Реализовано бесступенчатое регулирование скорости вентилятора
• Повышена точность управления расходом и давлением воздуха
• Повышена стабильность работы технологической системы

Энергоэффективность

• Энергопотребление до модернизации: 4730,89 кВт·ч
• Энергопотребление после модернизации: 4021,26 кВт·ч
• Экономия электроэнергии: около 709,63 кВт·ч
• Коэффициент энергосбережения: около 14,99%

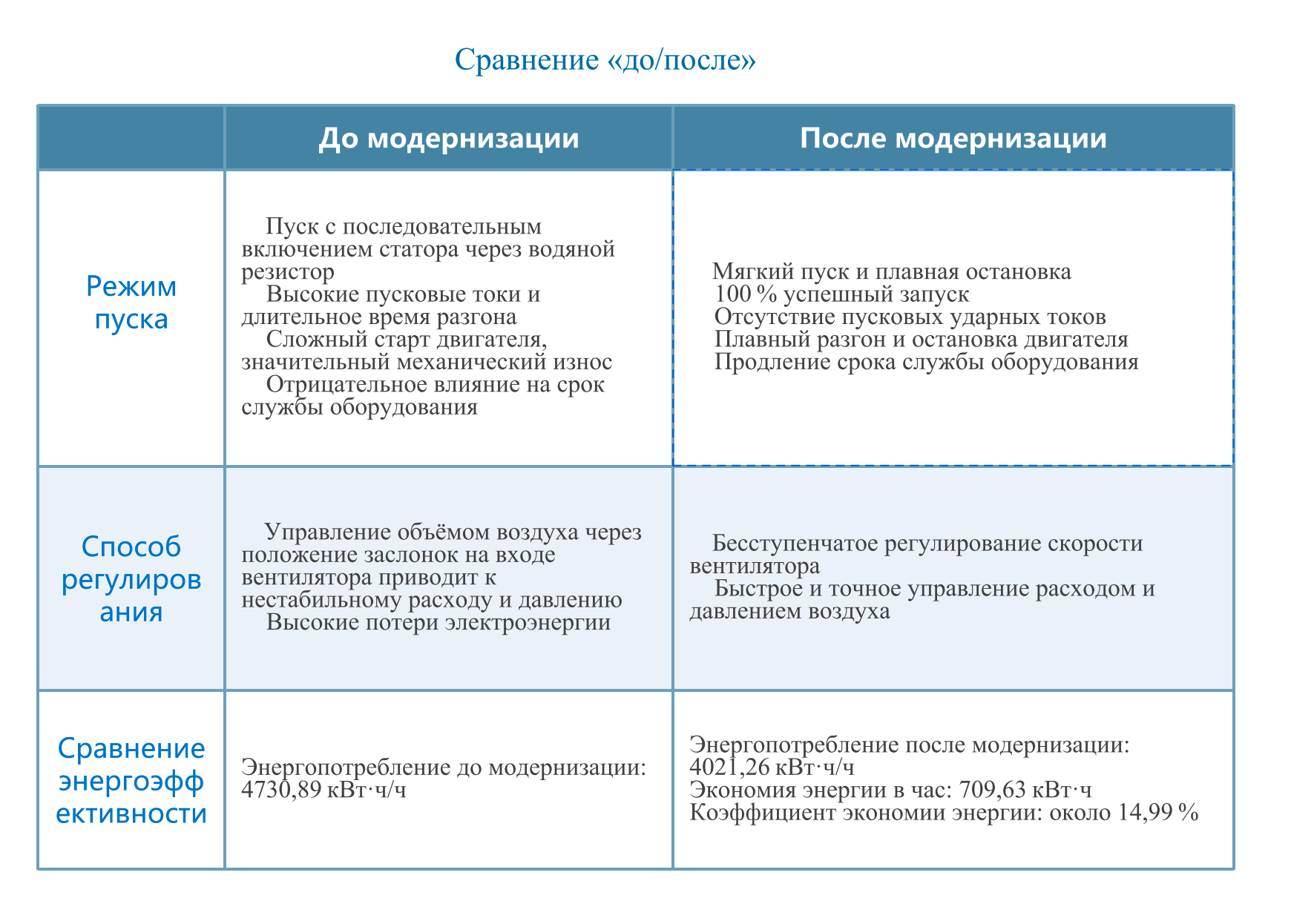

Сравнение работы системы до и после модернизации

Экономический эффект

Внедрение системы частотного регулирования SCHORCH позволило:

• Снизить энергозатраты
• Повысить надёжность вентиляционной системы
• Уменьшить механический износ оборудования
• Повысить стабильность технологического процесса
• Снизить эксплуатационные расходы предприятия

Области применения

Данное решение может применяться в:

• Металлургии
• Линиях обжига и агломерации
• Системах дымоудаления
• Главных дымососах большой мощности
• Вентиляционных системах тяжёлой промышленности
