Модернизация системы газогенераторов с применением водоохлаждаемого высоковольтного преобразователя SCHORCH

Описание проекта

В рамках модернизации системы дымососов газогенераторной установки был внедрён водоохлаждаемый высоковольтный частотный преобразователь SCHORCH.

Основные параметры проекта:

• Газогенераторная установка: 6×50 МВт
• Мощность двигателей дымососов: 1250 кВт × 12
• Тип системы: водоохлаждаемый высоковольтный преобразователь
• Модель ПЧ: SCHORCH-CH/1750-10/03-AOL

Проект был реализован для повышения надёжности работы оборудования, снижения эксплуатационных затрат и обеспечения стабильной работы системы при высоких нагрузках.

Проблематика до модернизации

До модернизации система сталкивалась со следующими проблемами:

• Высокая тепловая нагрузка оборудования
• Сложность поддержания стабильной температуры системы
• Повышенные требования к надёжности непрерывной работы
• Высокие эксплуатационные расходы при воздушном охлаждении

Техническое решение SCHORCH

Для реализации проекта была применена водоохлаждаемая система высоковольтного частотного преобразователя SCHORCH со следующими особенностями:

• Двухъядерная архитектура DSP + FPGA
• Водоохлаждаемая система с резервированием насосов N+1
• Автоматический переход в режим пониженной мощности при превышении температуры
• Высокая эффективность теплоотвода
• Повышенная стабильность работы при длительных нагрузках

В системе используется технология деонизированной воды, обеспечивающая эффективное охлаждение и стабильную работу оборудования.

Водоохлаждаемый высоковольтный частотный преобразователь SCHORCH

Преимущества водяного охлаждения

По сравнению с традиционными системами воздушного охлаждения водоохлаждаемое решение обеспечивает:

• Более высокую эффективность теплоотвода
• Снижение энергопотребления системы охлаждения
• Увеличение срока службы оборудования
• Более стабильную работу в тяжёлых промышленных условиях

Система позволяет дополнительно снизить энергопотребление на 2–3% по сравнению с воздушным охлаждением аналогичной мощности.

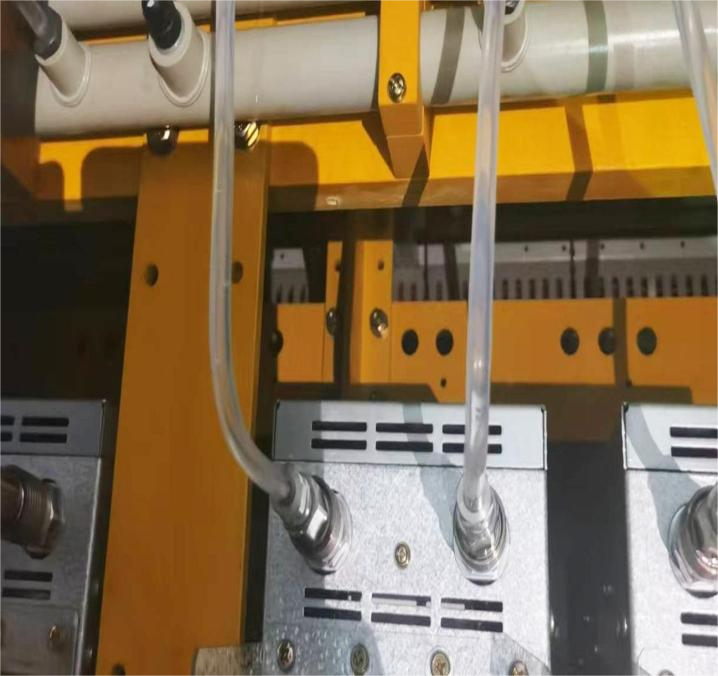

Элементы системы водяного охлаждения высоковольтного преобразователя

Схема управления водоохлаждаемым высоковольтным преобразователем SCHORCH

Результаты внедрения

После модернизации были достигнуты следующие результаты:

• Повышена надёжность непрерывной работы системы
• Снижена тепловая нагрузка оборудования
• Уменьшены эксплуатационные затраты
• Повышена энергоэффективность системы
• Обеспечена стабильная работа при высоких температурах

Области применения

Данное решение может применяться в:

• Металлургии
• Коксохимической промышленности
• Энергетике
• Нефтехимии
• Газогенераторных установках
