Резервный высоковольтный преобразователь частоты с функцией мягкого пуска для воздуходувок доменной печи 2×2000 м³

Описание проекта

Воздуходувка доменной печи после модернизации.

Для повышения надёжности системы дутья доменной печи металлургическое предприятие реализовало проект модернизации двух воздуходувок объёмом 2×2000 м³, установив резервный высоковольтный преобразователь частоты SCHORCH с функцией мягкого пуска.

Проект предусматривал внедрение схемы «один-к-трём», позволяющей одному резервному преобразователю обслуживать несколько воздуходувок. Такое решение значительно повысило эксплуатационную гибкость оборудования, снизило риск аварийных остановок и обеспечило бесперебойную работу доменной печи.

Основные параметры оборудования

• Напряжение: 10 кВ
• Воздуходувка №1: 32000 кВт
• Воздуходувка №2: 30000 кВт
• Резервный ПЧ: 30000 кВт
• Схема управления: «один-к-трём» с функцией мягкого пуска
• Модель ПЧ: SCHORCH-CH/17500-10/1000-AOW

Проблематика до модернизации

До реализации проекта эксплуатация воздуходувок сопровождалась рядом технических ограничений:

• отсутствие резервного преобразователя высокой мощности;
• высокие пусковые токи при прямом запуске электродвигателей;
• значительные механические нагрузки на приводное оборудование;
• высокий риск простоя доменной печи при отказе одного из приводов;
• ограниченная гибкость обслуживания оборудования.

Для непрерывного металлургического производства даже кратковременная остановка воздуходувки может привести к серьёзным технологическим потерям, поэтому требовалось повысить отказоустойчивость всей системы.

Техническое решение SCHORCH

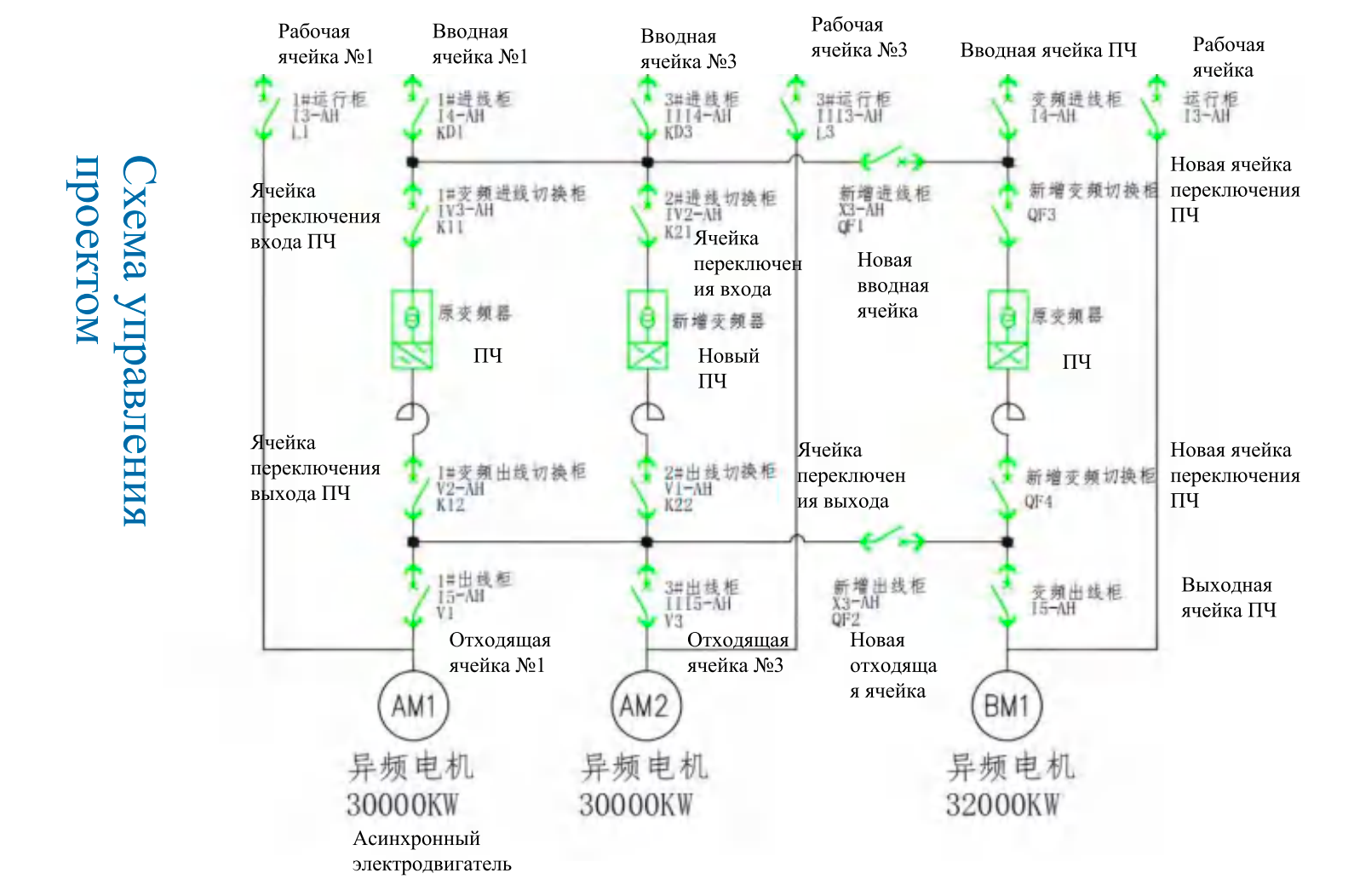

Схема резервного подключения высоковольтного преобразователя частоты SCHORCH по схеме «один-к-трём».

Компания SCHORCH разработала индивидуальное решение, основанное на использовании одного резервного высоковольтного преобразователя частоты для обслуживания нескольких воздуходувок.

Ключевые особенности решения:

• схема резервирования «один-к-трём»;
• синхронное подключение к сети сверхмощных приводов;
• векторное управление с пусковым моментом до 200 %;
• плавный запуск двигателей без ударных токов;
• интеллектуальная система переключения между рабочими приводами;
• возможность быстрого подключения резервного преобразователя к любой воздуходувке;
• адаптация оборудования под электродвигатели мощностью 30–32 МВт.

Такое решение обеспечивает высокую эксплуатационную надёжность при минимальных капитальных затратах по сравнению с установкой отдельного преобразователя для каждой воздуходувки.

Результаты внедрения

После ввода системы в эксплуатацию предприятие получило следующие преимущества:

• повышена надёжность системы дутья доменной печи;
• обеспечен плавный запуск двигателей большой мощности;
• устранены ударные пусковые токи;
• уменьшены механические нагрузки на оборудование;
• сокращено время восстановления после отказа одного из приводов;
• повышена гибкость технического обслуживания;
• обеспечена непрерывная работа производственной линии.

Экономический эффект

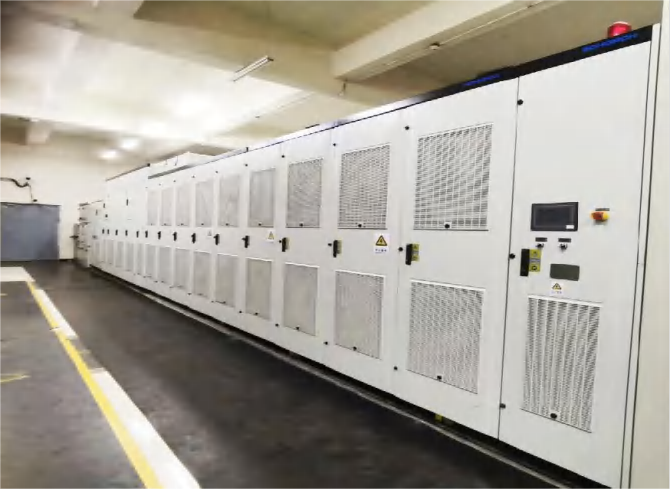

Высоковольтный преобразователь частоты SCHORCH, установленный на объекте.

Использование резервного высоковольтного преобразователя позволило:

• сократить инвестиционные затраты за счёт схемы «один-к-трём»;
• уменьшить расходы на техническое обслуживание;
• снизить вероятность внеплановых остановок производства;
• увеличить срок службы электродвигателей и механического оборудования;
• повысить общую надёжность системы дутья.

Области применения

Данное решение рекомендуется для:

• металлургических предприятий;
• доменных воздуходувок;
• агломерационных производств;
• крупных дымососов;
• энергетических объектов;
• любых высокомощных приводов, где требуется резервирование преобразователей частоты.
